1、工藝設計理念

    我們用工藝壓縮機（C）+冷凝(R)+分離膜(M)的裝置，簡稱為CRM裝置的復合工藝實現VOCs的源頭回收，工藝壓縮機為VOCs分離膜提供膜分離所需要的壓差動力。在討論膜分離技術時，我們常常聽到“濃差極化”這個名詞,還是用二氯甲烷有機蒸氣來解釋這個概念。

    我們說到二氯甲烷在膜的出氣側擴散出來。很快，出氣側的二氯甲烷濃度高于進氣側的濃度，也就是說，進/出氣兩側的二氯甲烷濃度發生了逆轉，原來高濃度的進氣側，現在濃度比出氣側低了。在這樣濃度條件下，出氣側的二氯甲烷會聚焦、滯留。甚至，會反過來向進氣側擴散，這就是“濃差極化”。

    解決“濃差極化”的有效手段主要有兩條，一是膜的通道設計，要流暢，讓“擴散”后的二氯甲烷及時往下游流動。二是提高膜兩側的壓力，給氣體一定的動力。但是，采用膜后增加真空泵的工藝措施是對“濃差極化”概念望文生義后，采取的粗暴工藝手段。即增加了額外的動力設備，又增加了氣體循環的工藝復雜性。不可取的是，它掩蓋了真正要解決的問題。一句話，在單級壓縮能解決的條件下，一臺工藝壓縮機就夠了。

2、工藝壓縮機：在整體工藝中的作用

    （1）提高冷凝工藝的處理效率

    常壓冷凝時，有機溶劑蒸氣的壓力就是0.1Mpa（絕壓），我們設定此時的冷凝效率是10%，即有10%的有機溶劑蒸氣在此溫度和壓力下被冷凝為有機溶劑液體，氣體變?yōu)橐后w后析出。若此時溫度不變，我們添加一臺工藝壓縮機，給有機溶劑蒸氣增壓到0.9Mpa(絕壓),冷凝效率就會提高9倍，達到90%。

    （2）膜作用實現的必要條件

    給分離膜提供動力，在分離膜的兩側產生壓力差，讓氣體透過分離膜。我們也許會有這樣一些想法：不要工藝壓縮機，因為壓縮機太耗能了。能不能用一臺低壓離心風機，稍稍給點壓力，就能讓氣體透過膜去？或者，還有一種思路，用一臺真空泵在膜的出氣側抽一抽，就能讓氣體透過膜去？回答是NO! 我舉一個日常生活中的小例子。節假日里，孩子們喜歡的氣球是用氫氣灌沖的，因為氫氣比空氣要輕，所以，它能飛的很高。我們也知道氫氣的分子很小，滲透性極強，但是，氫氣就是不能透過那層薄薄的氣球“膜”，為什么呢?因為壓力不夠?。∪绻麑馇騼?nèi)的壓力增高，氫氣的泄露量就會增大。在氣球沒有被你捏爆炸前，你捏的勁越大，球癟的就越快。你不捏它，它就一直飄在你的房間頂上，氣你！所以，氣體分離膜的選擇性動力必須來自工藝壓縮機。

3、多組分、復雜性廢氣解決思路及公用工程相關問題

    工藝壓縮機（C）+冷凝（R）+VOCs分離膜（M）的CRM有機溶劑源頭回收治理裝置的適用場景在于源頭回收。大部分冷凝下來的有機溶劑溶液除水、提純后是可以回用的。所以，源頭回收的好處是回收的溶劑組份相對單一。精細化工和原料藥生產企業來氣相對復雜。

    （1）酸性氣體工況

    來氣中含有酸性氣體，比如四氫呋喃有機溶劑蒸氣中混有氯化氫(HCL)。

    （2）堿性氣體工況

    來氣中含有堿性氣體，比如二氯甲烷有機溶劑蒸氣中混有氨氣(NH3)。需要在CRM工藝設備之前增加堿洗、酸洗和水洗工藝，去除來氣中的酸、堿性氣體，使來氣保持中性，即PH值為7左右。

    （3）腐蝕性氣體工況

    CRM裝置是一套運行精度相對較高的工藝裝備。來氣中的腐蝕性化合物，會腐蝕壓力管道和換熱器；來氣中的顆粒物，粘性雜質會堵塞過濾器；或黏附在換熱器表面，使換熱器失效。在我們設備應用的某個場景中，CRM裝置沒有安裝在有機溶劑蒸氣產生的源頭，而是安裝在廢氣回收的末端總管上，合同簽訂前，我們和客戶的技術交流不嚴謹、不細致。原來為處理苯系有機溶劑蒸氣的CRM裝置，卻接受了大量乙硫醇化合物，造成工藝壓縮機的嚴重腐蝕。給合作雙方都帶來了不必要的損失。

    （4）公用工程配套相關問題

    合格公用工程條件是CRM裝置穩定運行的基礎。公用工程的內容包括水、電、氣的供應。出問題的多半在水上。

    ■ 水溫不達標，CRM系統需要的水溫有小于32℃-37℃的循環水，7℃的冷卻水，以及小于-10℃的冷凍（冰鹽）水。經常發生的情況是，溫度小于32℃-37℃的循環水水溫超過37℃，且水中雜質多，造成水過濾器堵塞或者換熱器結垢失效。

    ■ 7℃冷凍水也因為溫度不能保證在7℃以下，影響了工藝壓縮機的工作效率。

    ■ -10℃冷凍（冰鹽）水與CRM裝置中其它不銹鋼材質換熱器之間，要增加一個中間換熱器。冷凍（冰鹽）水中含有鹽，對我們裝置中的不銹鋼材料，如換熱管，有很強的腐蝕性。

    ■公用工程中的儀表風是氣動閥門的動力源，儀表風必須是壓力穩定的、氣體潔凈的壓縮氣體。氣路中的冷凝水要安裝自動排水閥及時排出，防止水堵造成壓力不足，影響氣動閥門的正常工作。

    我們的許多客戶，許多設計院所的專家、學者都在有機溶劑廢氣治理領域里積累了豐富的經驗。廢氣治理不能只靠單一的治理工藝，不能只靠一家企業的專利技術。廢氣治理技術是多種工藝手段，多種專有、專利技術的融合和集成。一家成功實現廢氣治理達標的施工企業都只是融合和集成技術的實施者（圖一 環保工程總承包貳級資質）。我們的CRM裝置也只是有機溶劑廢氣回收、治理工藝鏈上的一個工藝段。

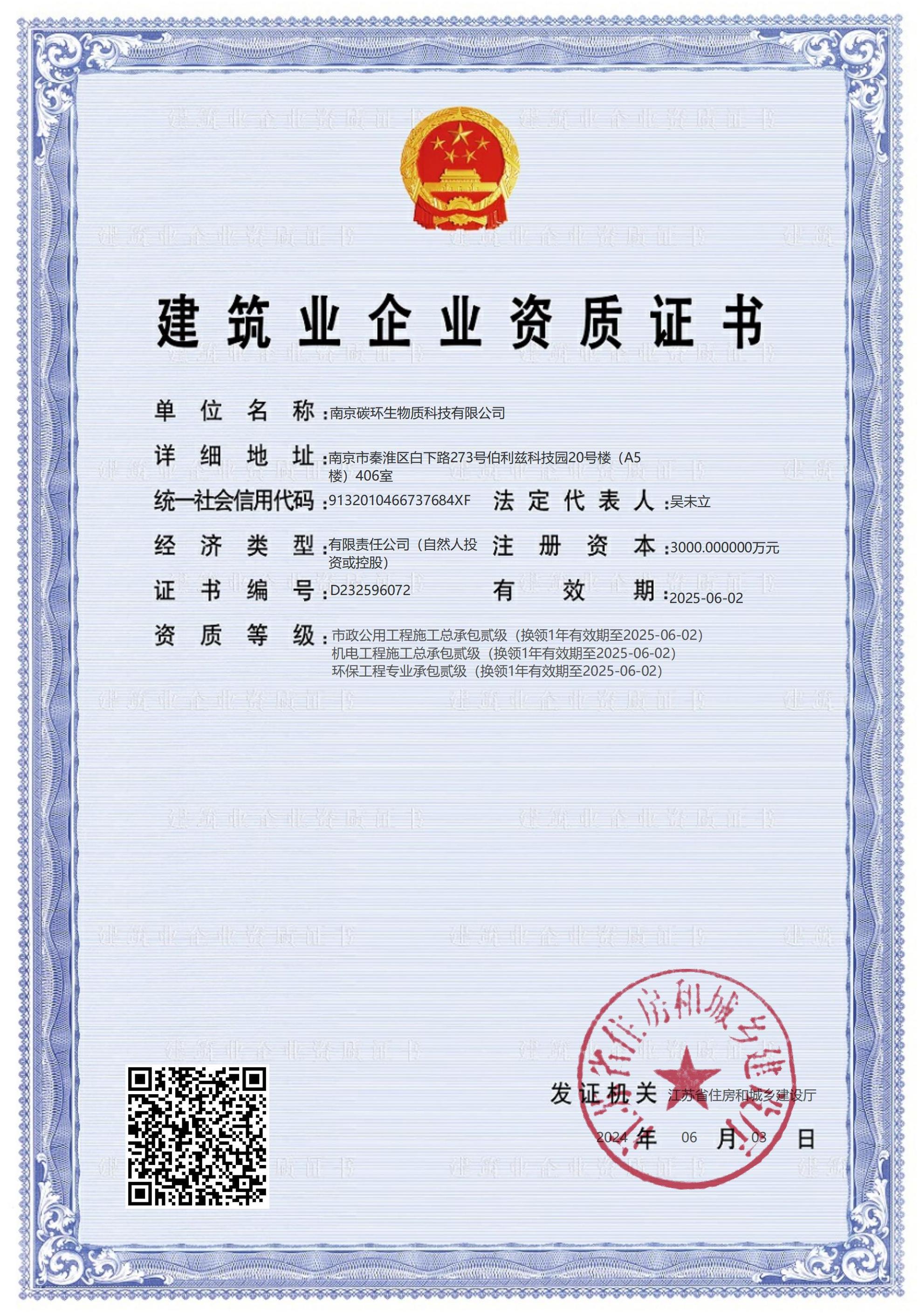

圖一 環保工程總承包貳級資質

4、CRM+吸附系統：廢氣處理一體式解決方案

    （1）CRM裝置：實現末端治理工藝的預處理

    有機溶劑廢氣治理的目標，是廢氣的達標排放。排放是關鍵！末端治理設施不能像馱碑的貔貅一樣只有進的，沒有排出去的。承擔達標功能的工藝手段主要是高溫氧化（燃燒）法和吸附法。相對于他們，我們的CRM裝置只是一段“預處理”的工藝，目的是減少進入高溫氧化（燃燒）裝置和吸附裝置的有機溶劑廢氣濃度，減低末端達標治理裝置的工作負荷，為了實現長期、穩定的排放達標！

    （2）吸附系統-聯合CRM裝置：具備再生功能

    高溫氧化（燃燒）技術不需要再生工藝。但是對吸附法而言，吸附了有機溶劑蒸氣的吸附劑需要再生處理，循環利用。在工作流程中，吸附劑一直在吸附有機溶劑蒸氣，吸附劑上吸附的有機溶劑濃度不斷提高，逐漸達到吸附劑的吸附飽和點，需要將吸附劑再生處理。我們會將吸附在吸附劑上的有機溶劑蒸氣，這時的濃度也相對較高的，用真空泵抽吸出來，并將這股濃度較高的有機溶劑蒸氣送到我們的CRM裝置中，加壓、液化，使吸附裝置中的吸附劑得到再生。

    工藝壓縮機（C）+冷凝（R）+VOCs分離膜（M）的（CRM）有機溶劑源頭回收治理裝置只是眾多廢氣治理工藝中的一種，和RTO工藝、活性炭工藝相比它只是一種“小工藝”。我們可以為它找到工藝適用的“大場景”，但是，它依然只是一種較為精細的中、高濃度有機廢氣回收工藝。
